A imagem da fachada em 3D tem a função de apresentar ao cliente como a casa vai ficar vista a partir da rua. Mostra volumes, alturas e acabamentos, bem como paisagismo e iluminação.

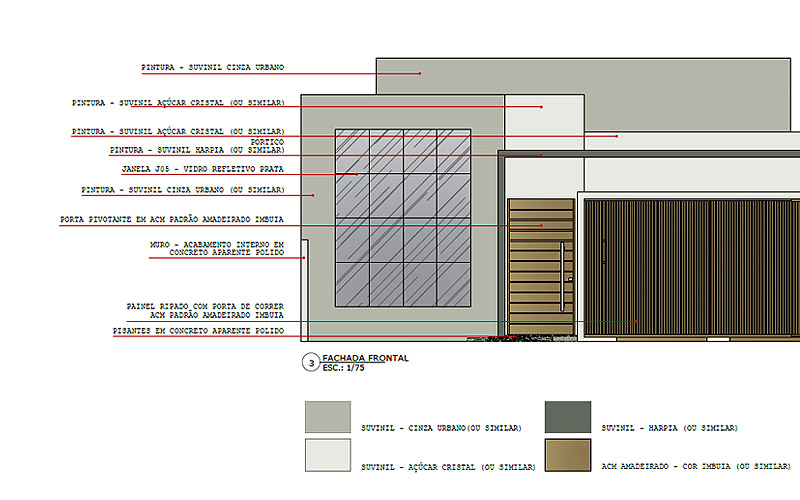

Esse projeto é a planta técnica da execução da fachada, com os detalhes, alturas, indicações de revestimentos e marcações, para ficar fidedigna ao planejado no 3D.

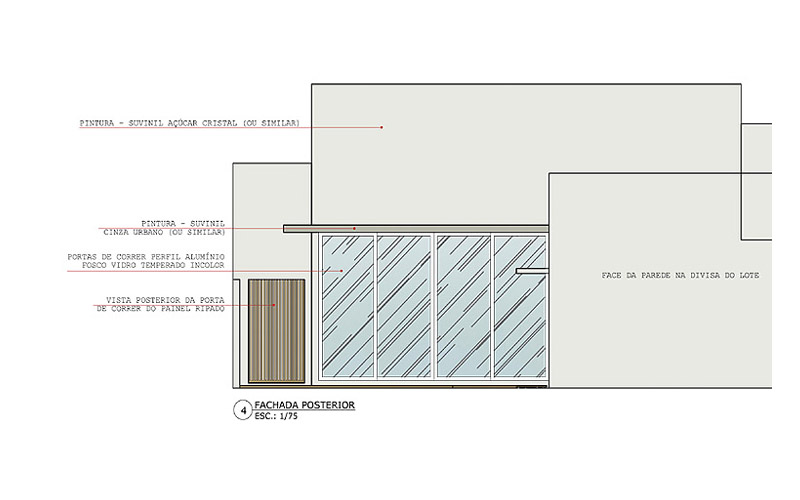

Esse projeto é a planta técnica da execução da fachada dos fundos, com os detalhes, alturas, indicações de revestimentos e marcações.

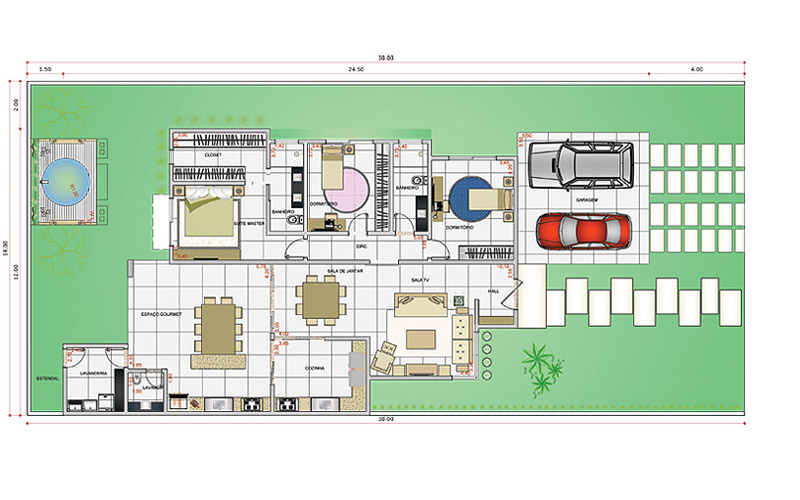

Esta planta apresenta a visão de todos os ambientes da casa, os acessos, as esquadrias, os móveis e vegetação.

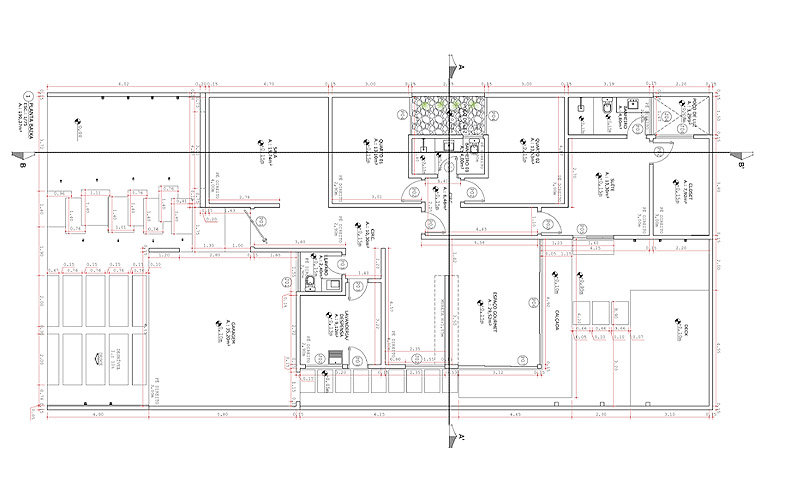

Esta planta é a versão técnica da Planta de layout – informa as medidas dos ambientes, das esquadrias, dos acessos, das paredes, dos vãos, entre outros.

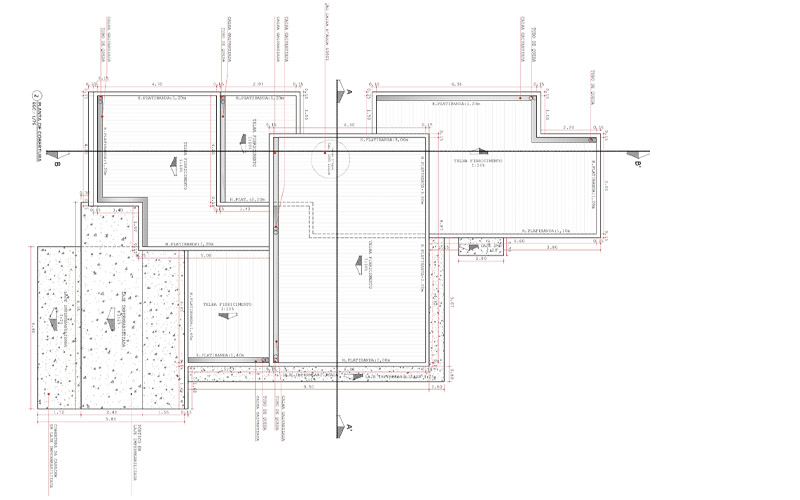

A planta de cobertura é a planta técnica de como vai ficar o telhado da construção. Contém indicação do tipo de telha à ser utilizado, bem como a direção das quedas d'águas e inclinação necessária.

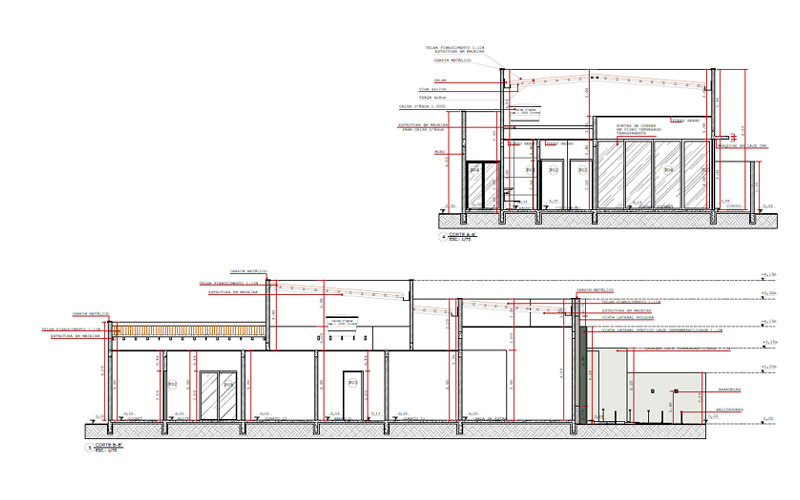

O projeto dos cortes tem a função de detalhar as alturas e níveis da construção, apresentando lajes, degraus, altura do piso e a cobertura da casa, excluindo qualquer imprevisto na obra.
Esta tabela detalha o tipo, material e dimensões d as esquadrias à serem utilizadas na obra, como janelas, portas e portões, facilitando a execução e os orçamentos.

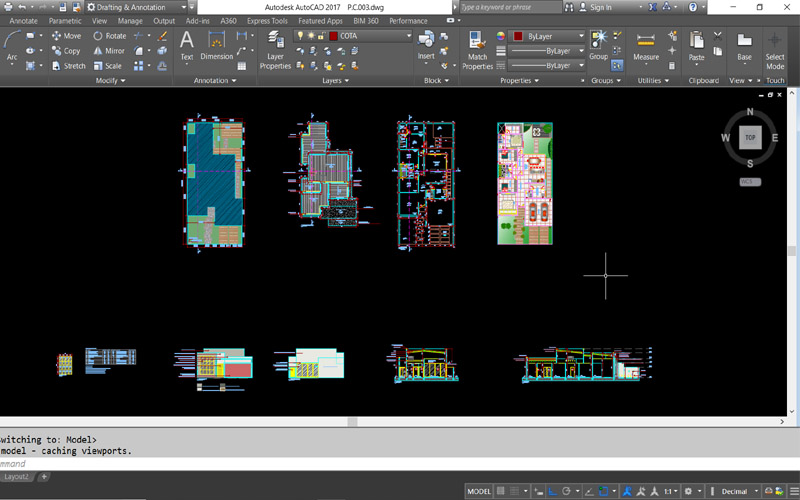

O Auto Cad é um programa existente para elaboração de projetos, e é editável. Com esse arquivo, o arquiteto ou engenheiro contratado para acompanhamento ou execução da obra consegue editar o projeto, adequando ao terreno existente e a legislação do condomínio ou município em questão.
